电动旋转式调节堰门 电动启闭机TYX-5000X500

作者:  来源:   更新时间:2018-04-22  阅读数:142
来源网络 发布时间:2017-6-29 3:28 此页面信息为商业广告

可调式堰门可调式堰门电动旋转调节堰门

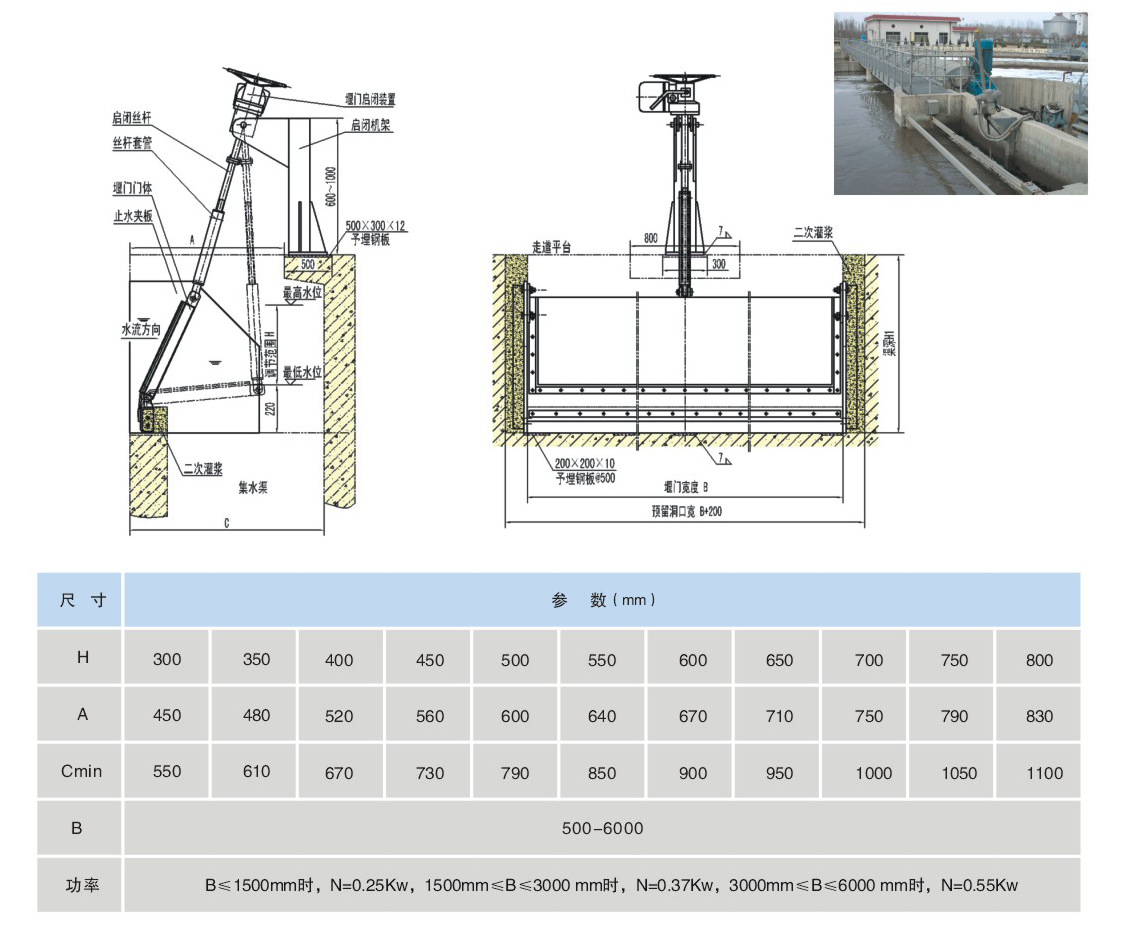

一、主要技术参数

undefined

二、主要结构及工作原理

电动旋转堰门主要由启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板等部件组成。

    1、主要结构

   ⑴止水夹板采用钢板作侧板,上部与底部用钢管作支撑。侧板内侧经车床精加工。

   ⑵门体由钢板制作,上部中心和下部分别用铰支型式与丝杆和基座连接。

   ⑶密封采用优质橡胶板,用压条与门体固定在底边和两侧边上,确保门体旋转时不漏水。

   ⑷丝杆采用圆钢制成,其螺纹采用梯形螺纹,其精度达到7e级标准,保证了与螺母的配合密切,有足够的强度和刚度,安全系数不小于5。

⑸启闭装置采用电动头,该装置噪音低,运行稳定,使用寿命长。

    2、工作原理

   电动头带动堰口在半径(接近于0°~60°)范围内旋转,从而达到调节水位作用。

三、设备设计、制造、检验所遵循的标准目录

该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准准均为国标(GB)或部标(JB)这些通用标准目录省略,只提供专用标准目录如下:

CJ/T3029-94                           可调式堰门

    JB2932-86                          水处理设备制造技术条件

    JB/ZQ                     切削加工件通用技术条件

    JB/ZQ                     焊接件通用技术条件

    JB/ZQ                    铸件通用技术条件

    JB/ZQ                     锻件通用技术条件

    JB/T               有色金属铸件通用技术条件

    JB/ZQ                    装配技术条件

    JB/ZQ              涂装通用技术条件

    JB/ZQ                包装技术通用技术条件

    GB1                            铸造铜合金技术条件

    GB1                           不锈钢棒

    GB                            铸件尺寸公差

    GB                            灰铸铁件

    GB                       涂装前钢材表面锈蚀等级和除锈等级

    GB                      防锈包装

    YJ010                                抛丸喷砂技术条件及检验方法

    JB/ZQ                     产品检验通用技术要求

   适用于本产品的“产品出厂前的检验规则和方法”

   适用于本产品的“产品安装手册”及“产品安装检验规则和方法”

   适用于本产品的“产品型式试验规则”“产品的试验方法”

四、供货范围

·整机供货:包括启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板

·电控箱
